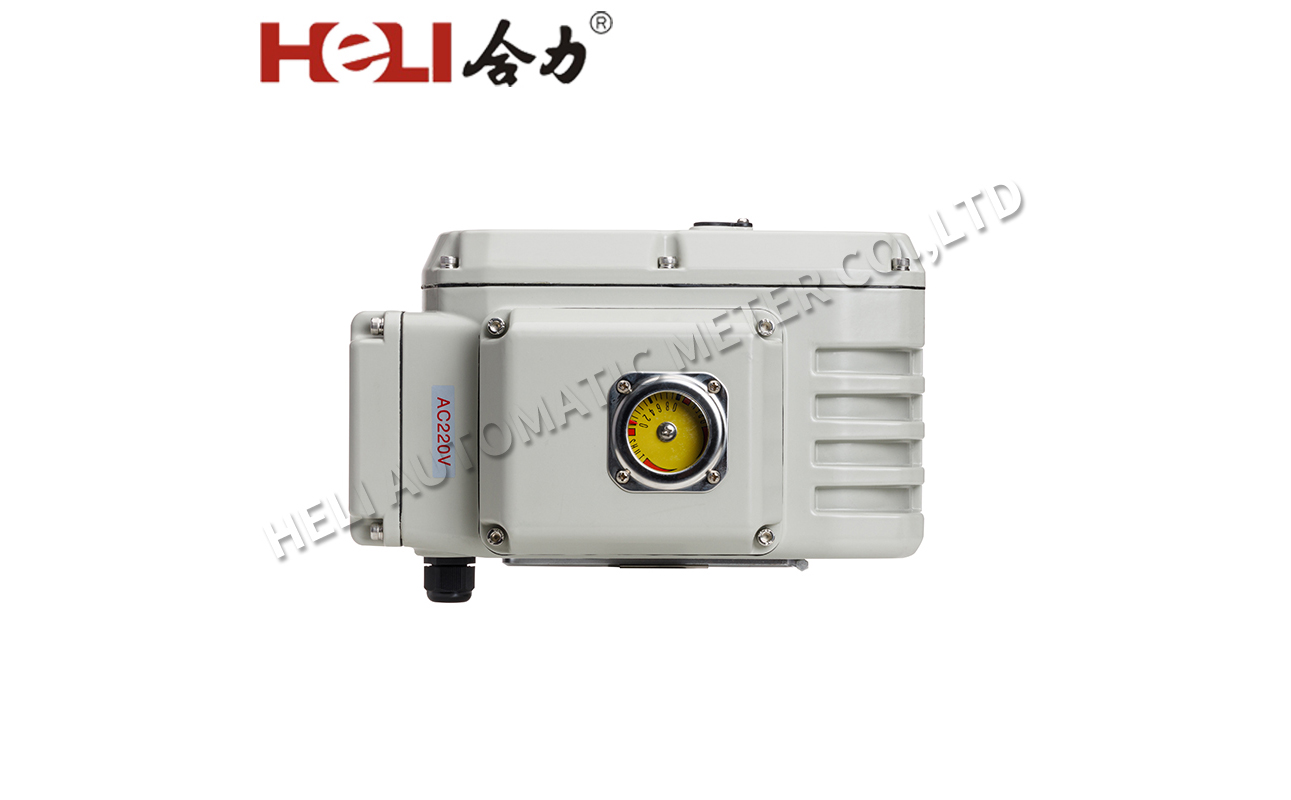

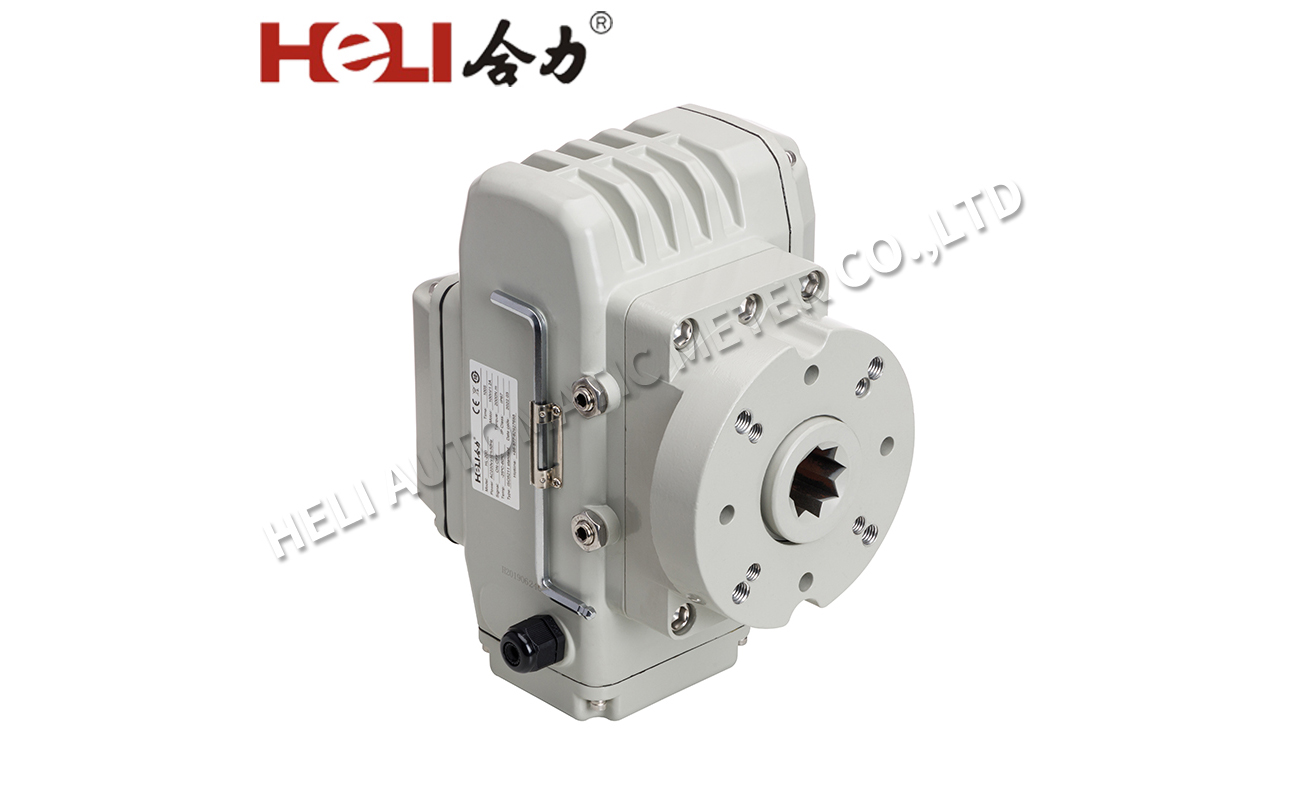

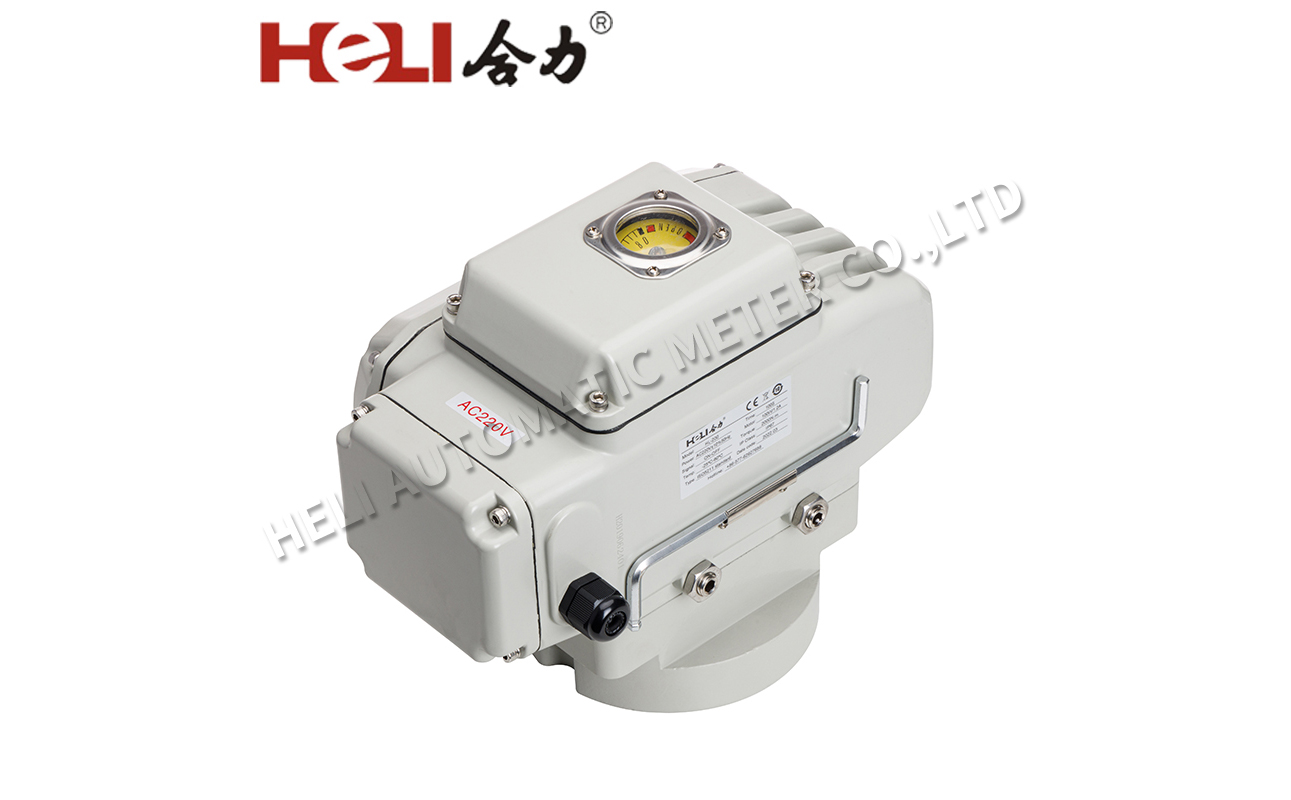

HL系列電動執行器用于控制0 ~ 300旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置，實現其自動化控制，**輸出扭矩達6000N-m，可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶白紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
概述
HL系列電動執行器用于控制0 ~ 300旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置，實現其自動化控制，**輸出扭矩達6000N-m，可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶白紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
特點
小型輕便，容易拆裝及維修，并可在任意位置安裝
結構簡單、緊湊，90°回轉啟閉迅速
操作扭矩小，省力輕巧
流量特性趨于直線，調節性能好
多種控制信號：開關控制；
比例(調節型)控制：0-10VDC或4-20mA
反饋輸出可選4-20mA、輔助開關及反饋電位器(0~1K)
技術參數
性能 | 型號 | HL-200 | ||||
電源 | AC24V | AC110V | AC220V | AC380V | AC415V | |
電機功率 | 100W | |||||
額定電流 | 9A | 2.2A | 1.2A | 0.48A | 0.53A | |
標準時間/扭矩力 | 100S/2000Nm | 50S/2000Nm | ||||
可選時間/扭矩力 | / | / | ||||
電路控制 | B、S、R、H、A、K、D、T、Z、TM | |||||
轉動角度 | 0~90° | |||||
重量 | 11.8kg（標準型） | |||||
耐壓等級 | 500VAC/1分鐘（DC24V/AC24V） | |||||
絕緣電阻 | 20MΩ/500VDC（DC24V/AC24V） | |||||
防護等級 | IP-67（可定制IP-68） | |||||
環境溫度 | -25℃~60℃（其它溫度可定制） | |||||
安裝角度 | 任意角度 | |||||
箱體材質 | 鋁合金壓鑄件 | |||||
選裝功能 | 加熱除濕器、過熱故障信號、手輪操作 | |||||
產品顏色 | 灰白色（可定制其它顏色） | |||||
外形尺寸
